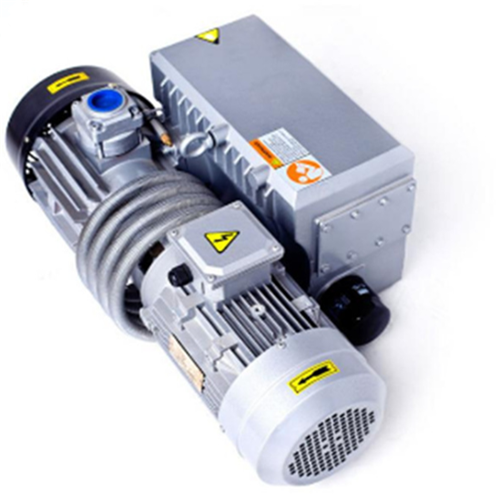

XD旋片式真空泵采用油循环润滑，风冷式，无需冷却水具务一定的水气抽除能力。配以不同类型的附件后，可广泛应用于工业生产的各个领域。

XD系列真空泵是一款基本型的真空获得设备，为单级压缩腔，三片旋片结构，采作专用真空泵油作为工作液。

1、泵内设有自动充气隔离阀，当泵停止时，进气品隔离阀自动与被抽系统隔离，可以防止 泵油返入被抽系统；
2、设有油雾消除器，能有效地消除在排气中的油蒸气，因此不需要接管排气；
3、运行平稳，振动小，放在水平面上即可工作，不需地脚螺栓；
4、可用一般发动机油工作，不需要真空泵油。

结构特征：

1. 在泵的内部装有油雾消除器，能有效地消除泵排出的气体中的油雾，避免油雾对周围环境的污染。

2. 在泵的吸气口装有逆止阀，当泵停止时逆止阀与泵内专门设置的孔的联合作用下，可以立即使泵与被抽系统隔离，防止泵油返入被抽系统，同时保持了被抽容器的真空度，因而使用本型真空磁就可以不需要再配置带有放气的真空截止阀，从而可以减少用户的使用费用。

3. 本型泵配有油气分离器，它与油雾消除器一起组成了有效的消音系统，能消除排气噪音，避免噪音污染。

4. 泵和电动机直接联接安装，采用空气冷却，不需水冷却管道，因此本型泵是一种结构紧凑，安装简便的设备。

   主要客户：吸塑机,层压机,橡胶硫化机,木工精雕机,自动化机械手,吸附加工,真空贴膜机,食品包装机,模具抽真空,真空机床吸 盘,数控雕铣机

   真空泵使用注意事项：

 一般环境下正常保养时间是500-2000小时必须按时更换油及油过滤器以及排气过滤器，在非常恶劣的工作环境下使用设备，必须少于500小时做保养更换所有常规保养配件。

售后服务：

1. 一星期内可换大小

2. 省内可送货上门，免费安装

3. 正常使用保修1年

4. 可提供技术支持与指导

安装方法：

1、真空泵的安装
XD型旋片式真空泵应水平安放。同于泵运转时几乎没有振动一般可不固定。XD旋片式真空泵底部减振垫块上有公制螺孔用以固定泵，不要在地面上推拉泵，以免损坏减振垫块。
为保证XD旋片式真空泵得到良好的冷却，泵冷却空气进风口和出风口应距周围物体30cm以上。为便于维修，建议在XD旋片式真空泵进气口和排气口前留0．4m的空隙。为方便放油可安装带放油盘的底座。
XD旋片式真空泵发运的泵不带油。安装后，通过加油口缓慢注入所规定的真空泵油（见维护5．1）到油窗高度的3/4处。

2、XD型旋片式真空泵的电气连接
XD旋片式真空泵电气接线必须由专业电工进行。应使用适当的电动机过载保护装置。
单相220V50HZ的真空泵，必须保证电压为220V±10%范围内工作，如电压低于220V，必须配交流电力稳压器。不要常时间在低压和高压下工作，以免损坏电机。
XD旋片式真空泵三相异步电动机接线完成后必须核对电动机旋向。电动机正确旋向为：从电动机尾部风扇端看电动机具轴的旋向为逆时针方向。
XD旋片式真空泵检查旋向时，吸气口应打开或用橡胶板（厚度4mm以上）完全盖住吸气口，接通电源2~3秒。旋向正确的话，将在吸气口感到强大的吸力或橡胶板被告紧紧吸住。如反向则对调三根电源线的中的任意二根。
注：XD旋片式真空泵长时间在错误旋向下运转，将损坏。

3、XD型旋片式真空泵的系统连接
XD旋片式真空泵进气管截而尺寸应不小于吸气口尺寸且尽可能短。螺纹连接处用乐泰515或铁弗龙带进行真空密封。
如被抽气体中含有灰尘杂时必须在泵进气端安装尘土过滤器。如有必要可接管排气，排气管应向下倾斜。

4、XD型旋片式真空泵的起动
确定油位后可起动XD旋片式真空泵。第一次起动和每一次改变接线以后都必须核对旋向后方可起动XD旋片式真空泵。

5、XD型旋片式真空泵的运转
正常工作之前，宜关闭进气管阀门，使泵在极限压力状态下运转15分钟以上，这样能有效地抽除气体中的水蒸汽。电动机不宜频繁启动（宜低于6次/小时），在断续循环工作时建议在泵进气管道上安装电磁阀，在非工作阶段关闭电磁阀使泵在极限压力状态下工作，这样电动机消耗的功率不多，但能有效地保护真空泵。
注：1．正常运转时油分离器、泵休、泵盖等处表面温度将超过70℃，勿用手触摸。
2．XD旋片式真空泵运转时不能加油。

6、极限压力测量
XD型旋片式真空泵极限压力应直接在泵吸气口用压缩式真空计测量。泵首次使用、长期搁置后使用、换新油后使用都应封闭进气口至少运转1小时以后，使XD旋片式真空泵达到工作温度和泵油充分脱气后测量极限压力。
